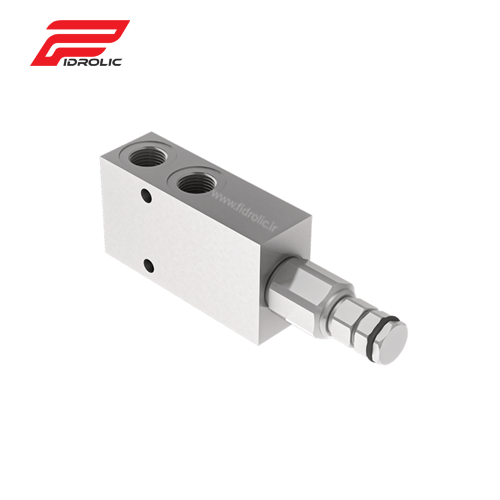

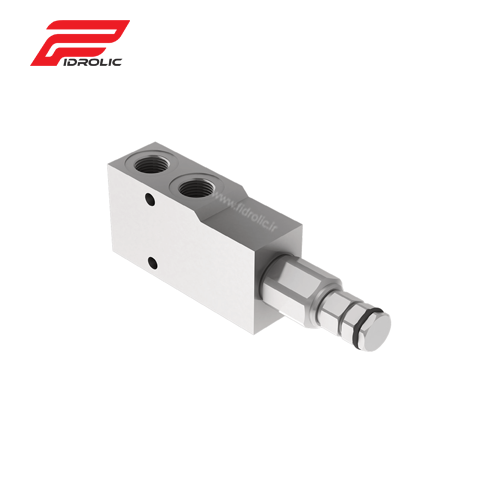

معرفی شیرهای کانتربالانس BSC و BSCY
شیرهای BSC و BSCY از نوع شیر کانتربالانس یکطرفه برای سیستمهای وسطبسته هستند و برای قفل نگه داشتن بار طراحی شدهاند. هر دو مدل دارای سوپاپ اطمینان داخلی هستند که از افزایش فشار در سیلندر جلوگیری کرده و روغن اضافی را تخلیه میکند.
ویژگیهای فنی مشترک شیرهای کانتربالانس BSC و BSCY
نوع رزوه: BSPP (رزوه گازی استاندارد)
محدوده دمای سیال: °20- درجه تا °80+ درجه سانتیگراد
محدوده دمای محیط: °20- تا °50+ درجه سانتیگراد
ویسکوزیته روغن: 15 تا 250 cSt
فیلتراسیون پیشنهادی: 15 میکرون
حداکثر نشتی: 0.25 cm³/min (در 80٪ فشار تنظیمشده – معادل 5 قطره در دقیقه)
جنس بدنه: فولاد (بدنه آلومینیومی یا استنلس استیل AISI 316L در صورت سفارش)
ضریب پایلوت استاندارد: 1:4.25 (قابل سفارش تا 1:8.1)
تفاوت BSC و BSCY
| ویژگی | سری BSC | سری BSCY |
|---|---|---|
| طراحی بدنه | استاندارد | جمعوجورتر |
| ابعاد کلی | بزرگتر | کاهش یافته برای فضاهای محدود |
| وزن | کمی سنگینتر | سبکتر |
| عملکرد هیدرولیکی | مشابه BSCY | مشابه BSC |
| کاربرد پیشنهادی | کاربردهای عمومی | فضاهای نصب محدود و سیستمهای فشرده |
جدول مشخصات شیرهای سری BSC
| کد سفارش | مدل | سایز پورت | حداکثر دبی (L/min) | حداکثر فشار (bar) | تنظیم پیشفرض (bar) | دامنه فنر (bar) | وزن (kg) |
|---|---|---|---|---|---|---|---|
| FA1019 | BSC1B21 | ¼″ BSPP | 30 | 350 | 210 | 30–210 | 1.15 |
| FA1020 | BSC1B35 | ¼″ BSPP | 30 | 350 | 350 | 60–350 | 1.15 |
| FA1021 | BSC2B21 | ⅜″ BSPP | 40 | 350 | 210 | 30–210 | 1.10 |
| FA1022 | BSC2B35 | ⅜″ BSPP | 40 | 350 | 350 | 60–350 | 1.10 |
| FA1023 | BSC3B21 | ½″ BSPP | 60 | 350 | 210 | 30–210 | 1.28 |
| FA1024 | BSC3B35 | ½″ BSPP | 60 | 350 | 350 | 60–350 | 1.28 |
جدول مشخصات شیرهای سری BSCY
| کد سفارش | مدل | سایز پورت | حداکثر دبی (L/min) | حداکثر فشار (bar) | تنظیم پیشفرض (bar) | دامنه فنر (bar) | وزن (kg) |
|---|---|---|---|---|---|---|---|
| FA1118 | BSC1B21YA | ¼″ BSPP | 30 | 350 | 210 | 30–210 | 1.05 |
| FA1119 | BSC1B35YA | ¼″ BSPP | 30 | 350 | 350 | 60–350 | 1.05 |
| FA1120 | BSC2B21YA | ⅜″ BSPP | 40 | 350 | 210 | 30–210 | 1.00 |
| FA1121 | BSC2B35YA | ⅜″ BSPP | 40 | 350 | 350 | 60–350 | 1.00 |
| FA1122 | BSC3B21YA | ½″ BSPP | 60 | 350 | 210 | 30–210 | 1.20 |
| FA1123 | BSC3B35YA | ½″ BSPP | 60 | 350 | 350 | 60–350 | 1.20 |
کاربردها
- کنترل و تثبیت بار در سیستمهای هیدرولیکی متحرک مانند:
- بالابرهای صنعتی
- جرثقیلها
- پلتفرمهای کار در ارتفاع
- ماشینآلات ساختمانی و کشاورزی
- جلوگیری از سقوط ناگهانی و حرکات ناخواسته در بارهای معلق
مزایای محصولات سری BSC / BSCY
-
-
-
ایمنی بالا با کنترل دقیق بار
-
قابلیت تنظیم فشار متناسب با نیاز سیستم
-
عملکرد نرم و کمنشتی
-
تنوع سایز و محدوده فشار
-
بدنه مقاوم با قابلیت سفارش آلومینیومی یا استیل
-
نسبت پایلوت بالا برای باز شدن بهموقع شیر
- قابلیت اطمینان بالا در دما و شرایط سخت کاری
-
چرا Fluid‑App انتخاب درستی است؟
شرکت ایتالیایی Fluid-App با تمرکز بر طراحی دقیق، استفاده از مواد باکیفیت و آزمایشهای سختگیرانه، محصولاتی قابلاعتماد برای بازار جهانی تولید میکند. از مزایای این برند میتوان به موارد زیر اشاره کرد:
-
تولید در اروپا با رعایت استانداردهای جهانی
-
تنوع گسترده در مدل و کاربرد
-
پشتیبانی فنی قوی و مستندات کامل
-
انتخاب نخست بسیاری از برندهای OEM و مهندسین طراحی سیستم
محصولات مشابه: کانتربالانس BSI
-
